제품설명

 건축물 ICT(정보통신)·방송설비 정기점검 및 설비성능점검용 통합 계측기


1. 소개

정보통신 설비 점검용 장비로 최적화 되어 있는 장비입니다.

2. 관련 법규 및 기준

- 정보통신공사업법 제36조(유지보수 및 성능점검)

3. 도입 배경 및 필요성

최근 공공 건축물의 정보통신설비는 CCTV, 무선 AP, IPTV, 방송 및 위성설비 등으로 고도화되고 있으며, 이에 따라 정기점검 시 다음과 같은 사항을 충족해야 합니다.

- 정보통신 배선설비(LAN, 광, 동축)에 대한 성능 점검
- PoE 기반 장비의 정상 전원 공급 여부 확인
- 네트워크 속도 및 연결 안정성 검증
- 점검 결과의 객관적 기록 및 보고서 제출

NSA는 이러한 공공 점검 요구사항을 하나의 계측기로 충족할 수 있는 최적의 솔루션입니다.


4. 장비 개요

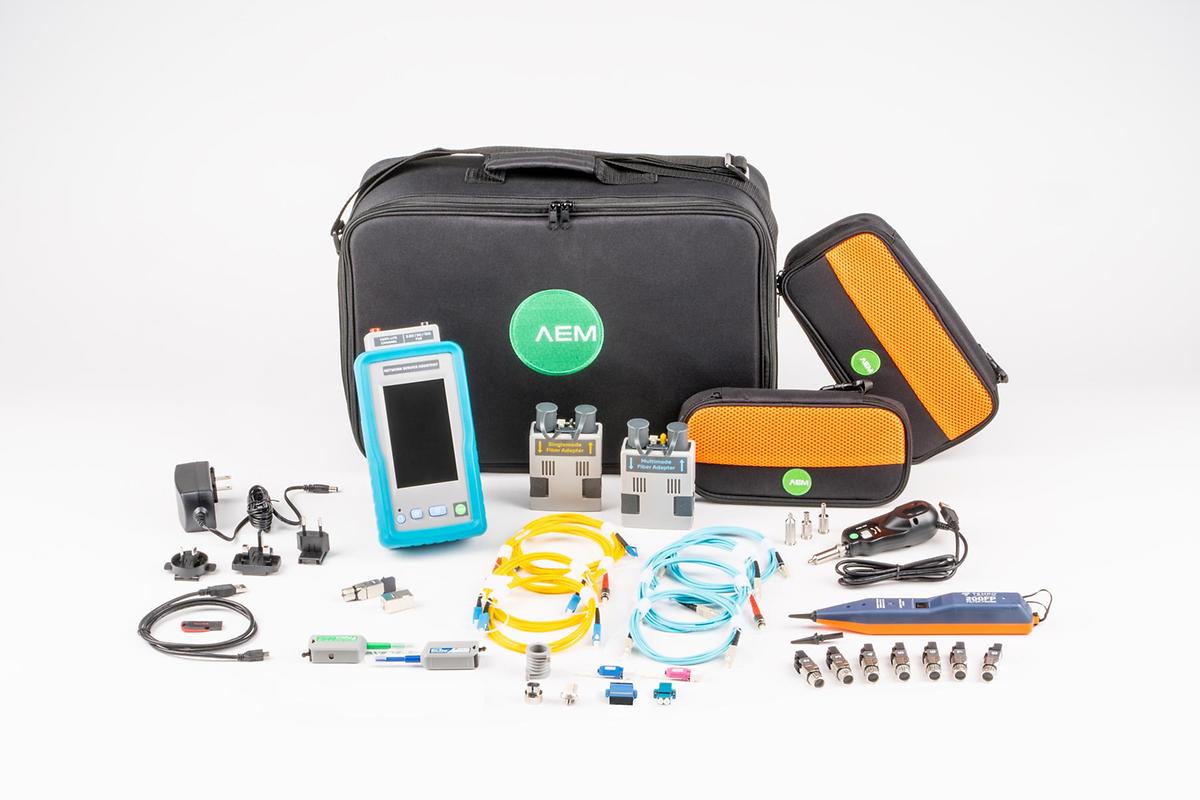

장비명: AEM Network Service Assistant (NSA)
용도: 공공 건축물 ICT·방송설비 정기점검 및 성능 확인용 통합 계측기

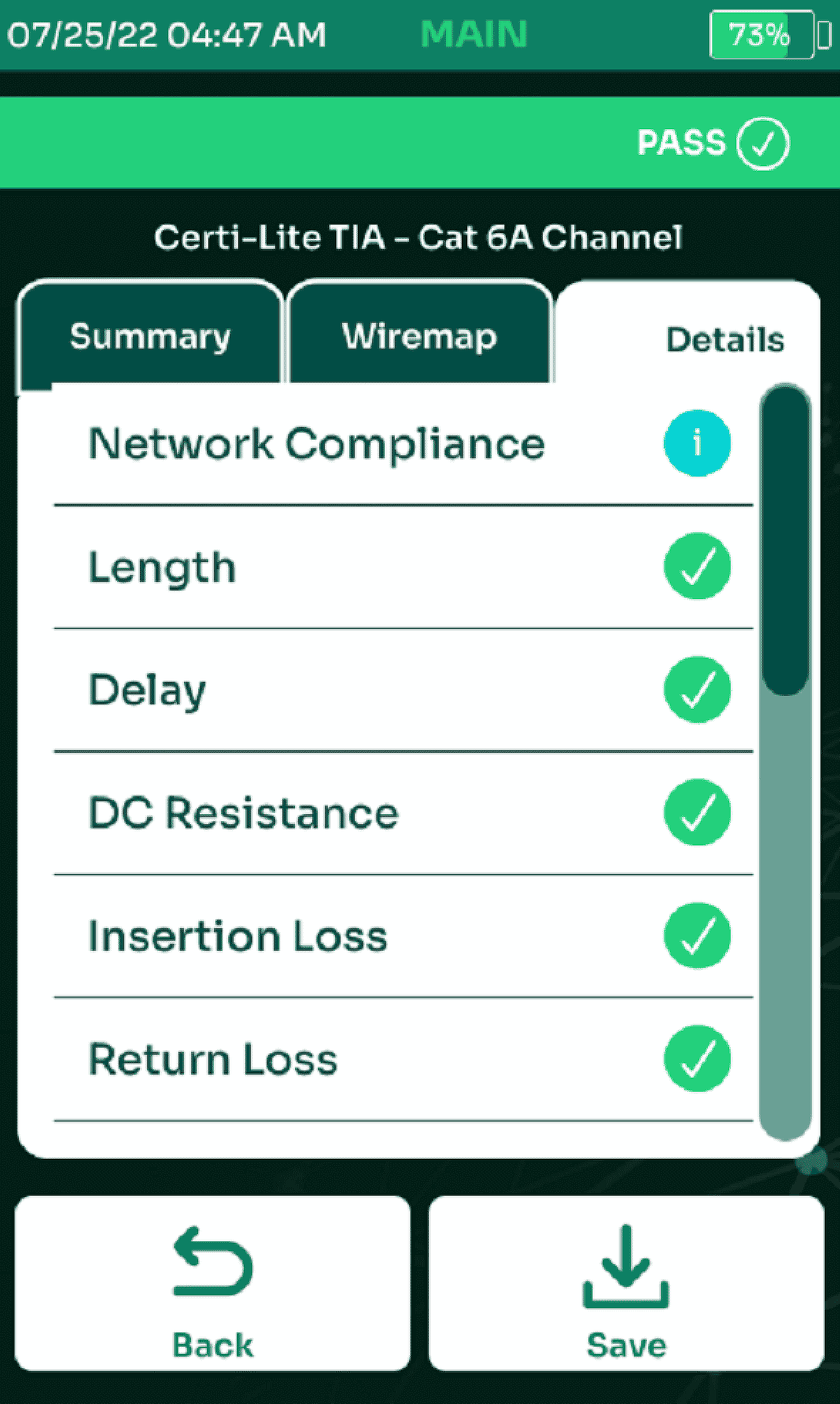

5. 주요 점검 항목별 기능5.1 구리 LAN 배선(UTP)

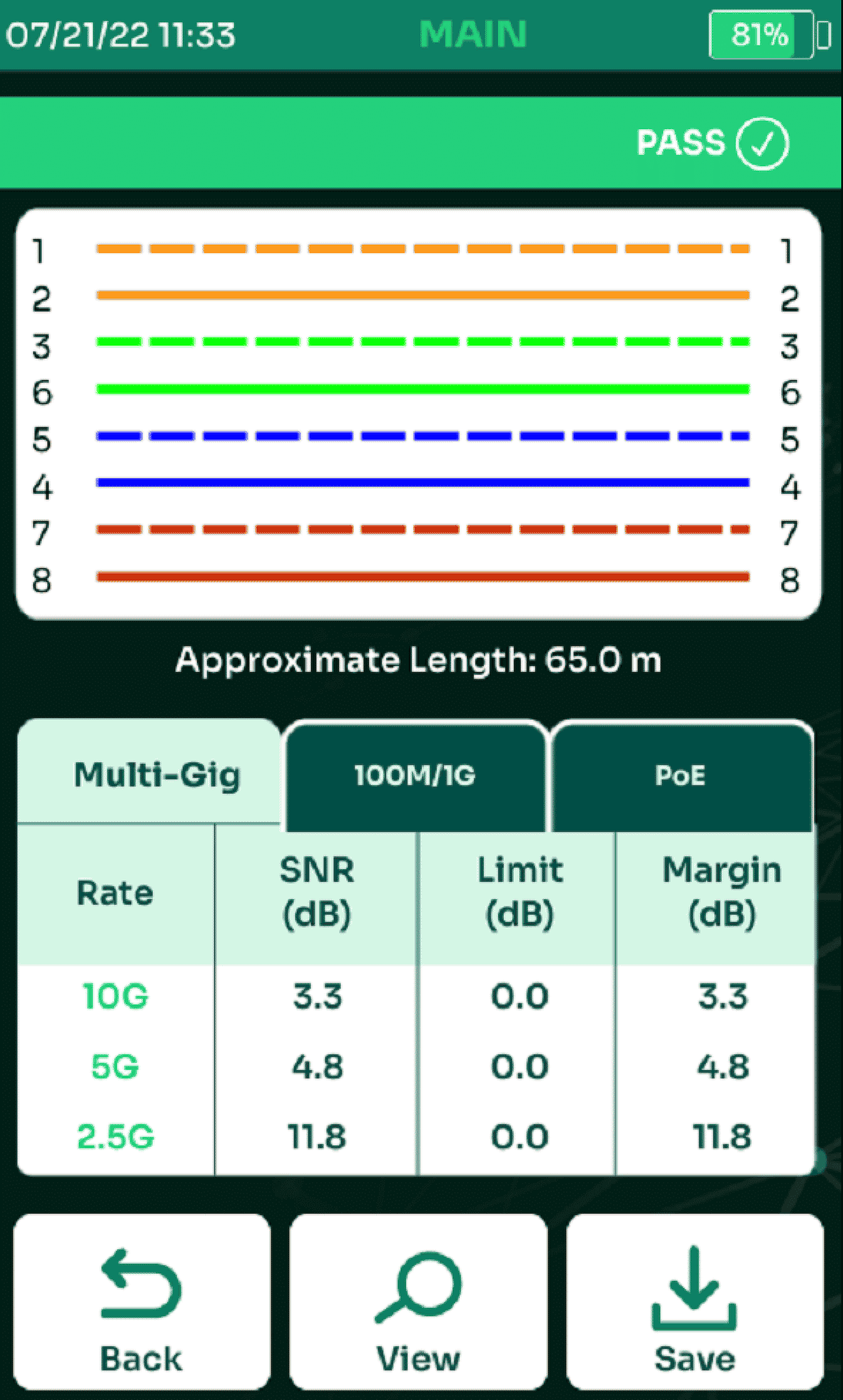

- 구조화 배선 시스템의 길이, 단선, 합선, 결선 불량 및 링크 점검
- 이더넷 서비스 기준에 따른 배선 성능 검증
- 점검 결과를 Pass / Fail 형태로 명확히 표시하여 행정 보고에 적합

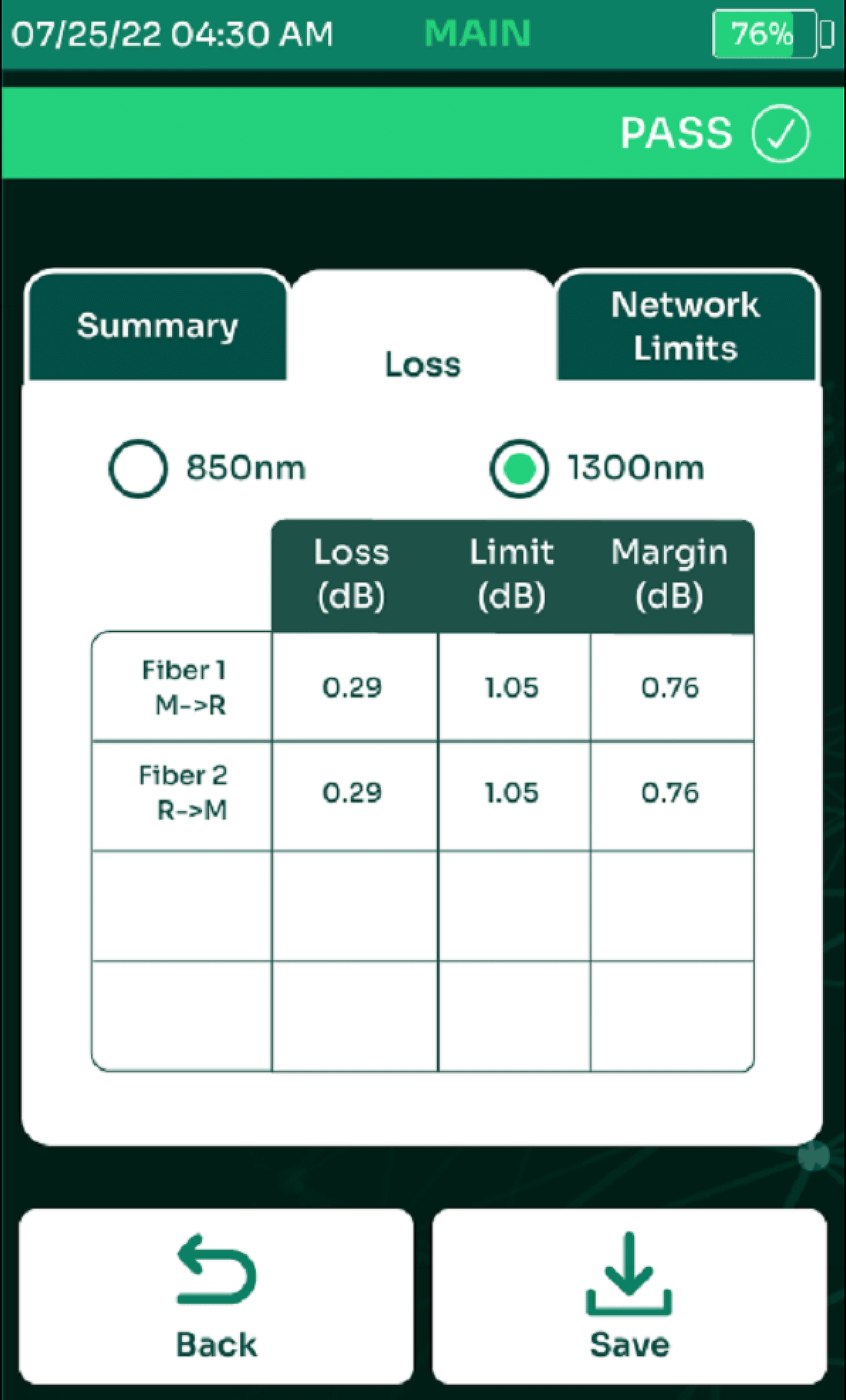

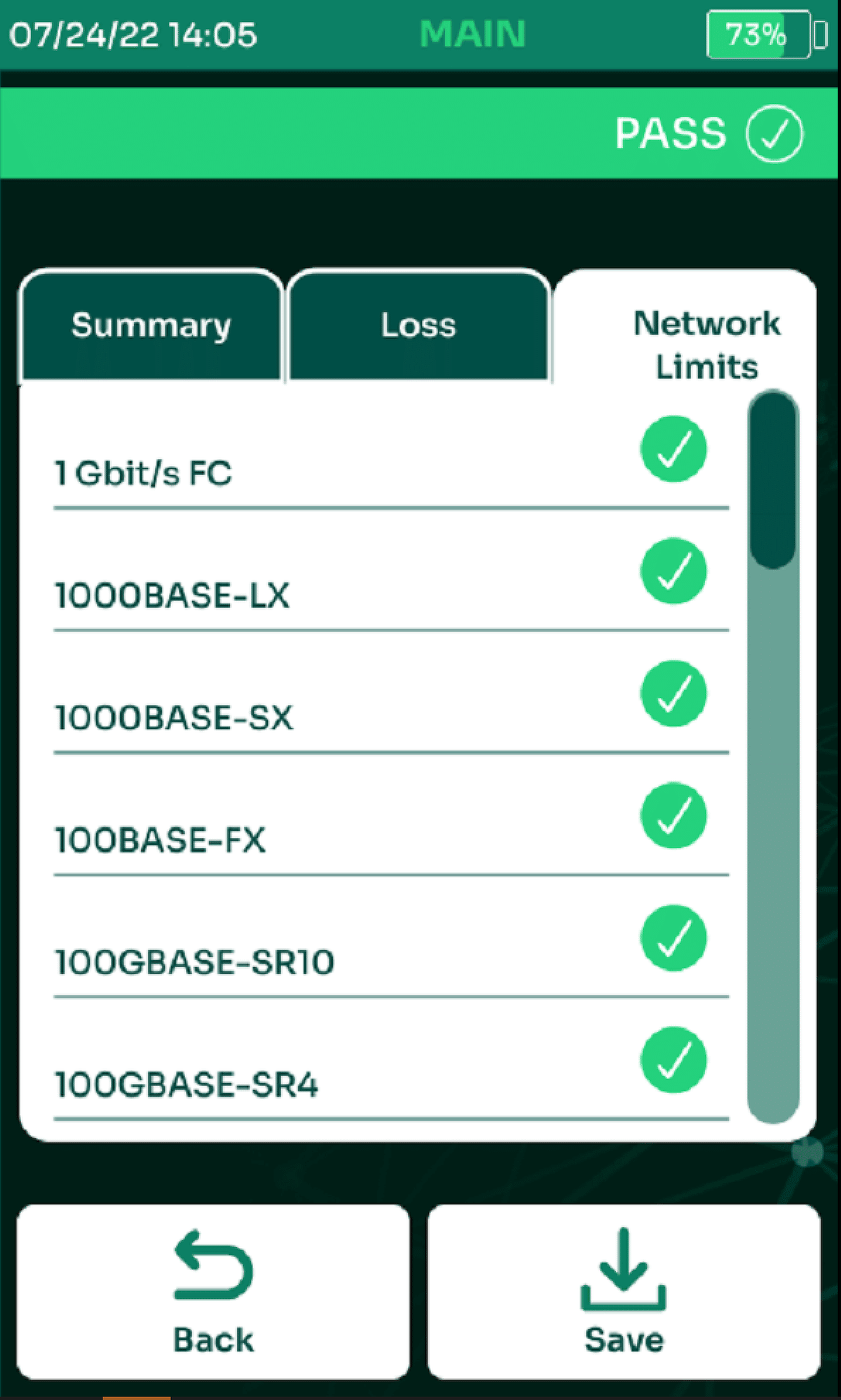

5.2 광케이블 설비(SM / MM)

- 멀티모드(850/1300nm), 싱글모드(1310/1550nm) 광 링크 점검
- 광 손실 및 거리 측정

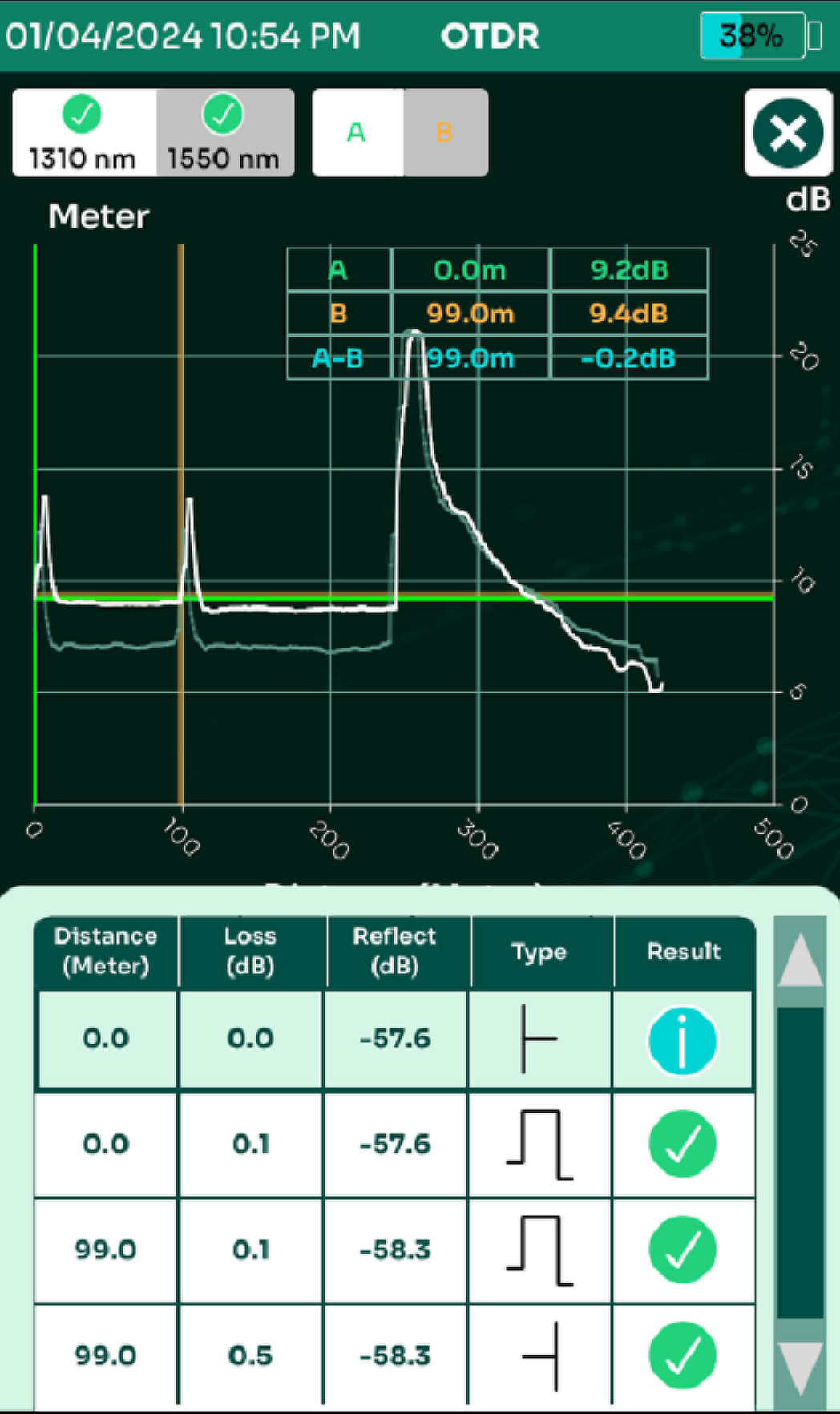

- OTDR 옵션 적용 시 단선, 접속 손실, 이상 구간 위치 확인 가능

5.3 동축케이블 설비


- 방송 및 IPTV, 위성설비용 동축 케이블 길이 및 결함 점검
- 삽입손실 및 반사손실 측정을 통한 품질 확인
- 방송 주파수 대역 지원으로 공공 방송설비 점검에 적합

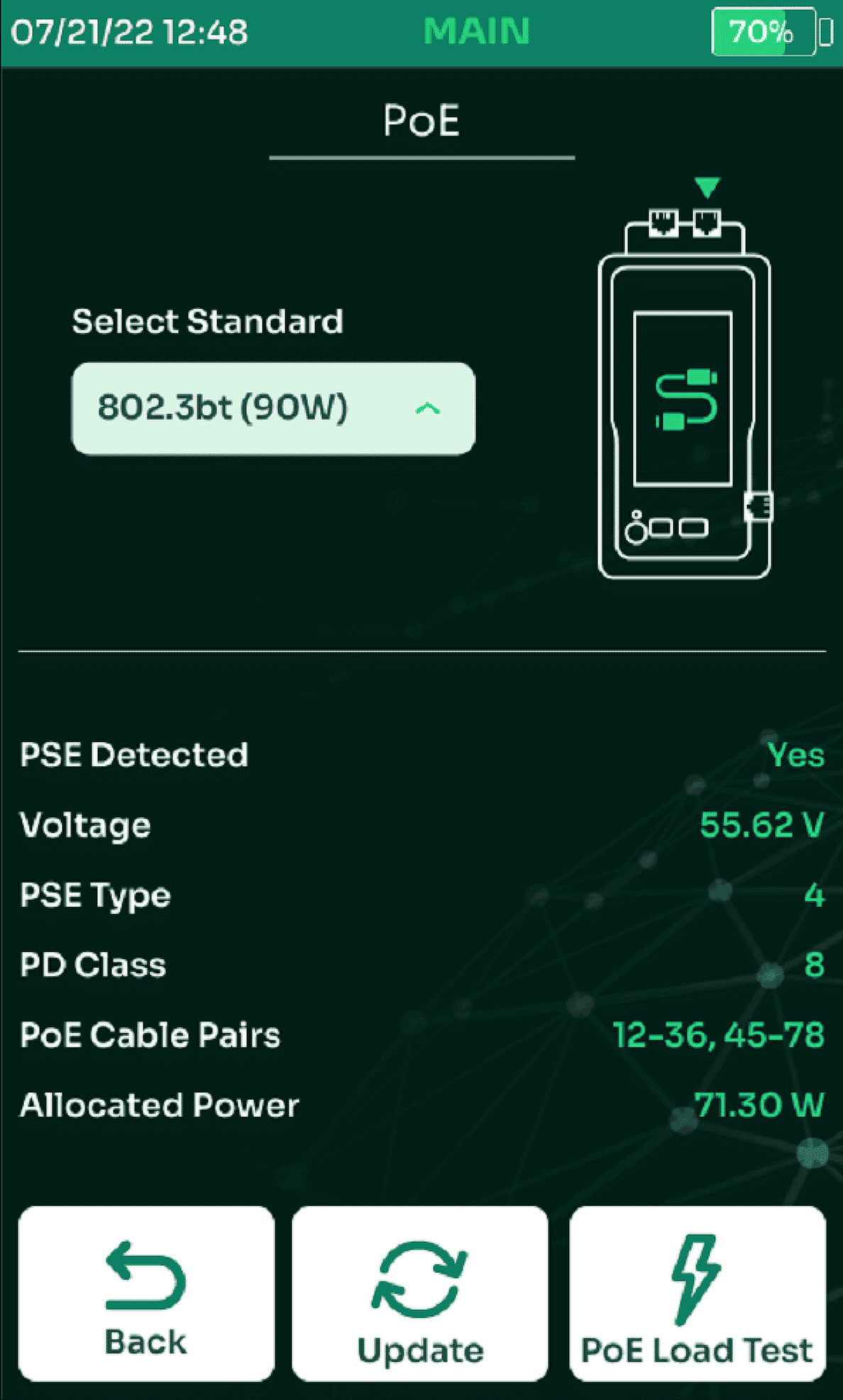

5.4 PoE 및 네트워크 장비 점검

- IEEE 최신 PoE 규격 지원

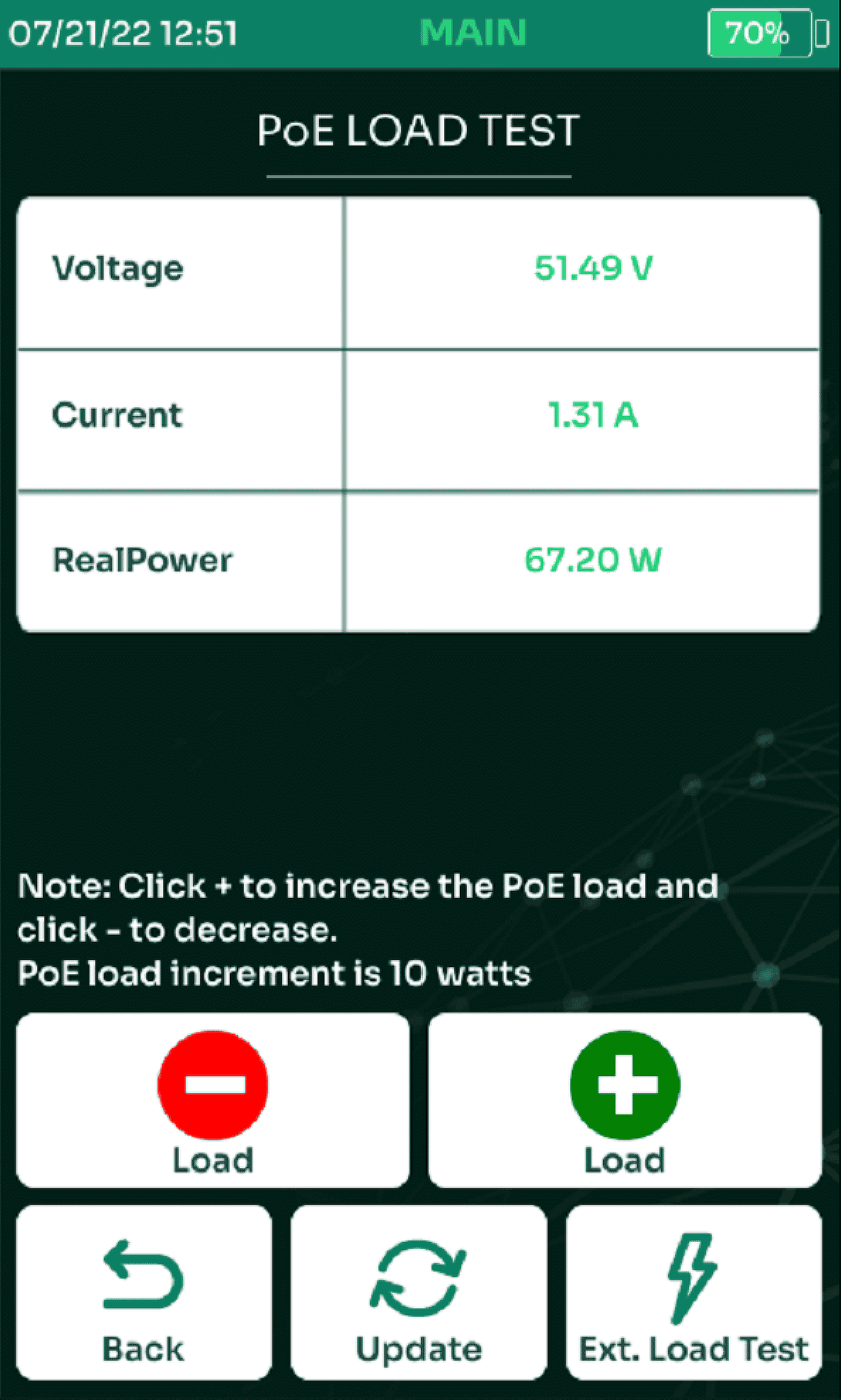

- 실제 부하 조건에서 전력 공급 상태 측정
- CCTV, 무선 AP 등 IP 장비 정상 동작 여부 확인

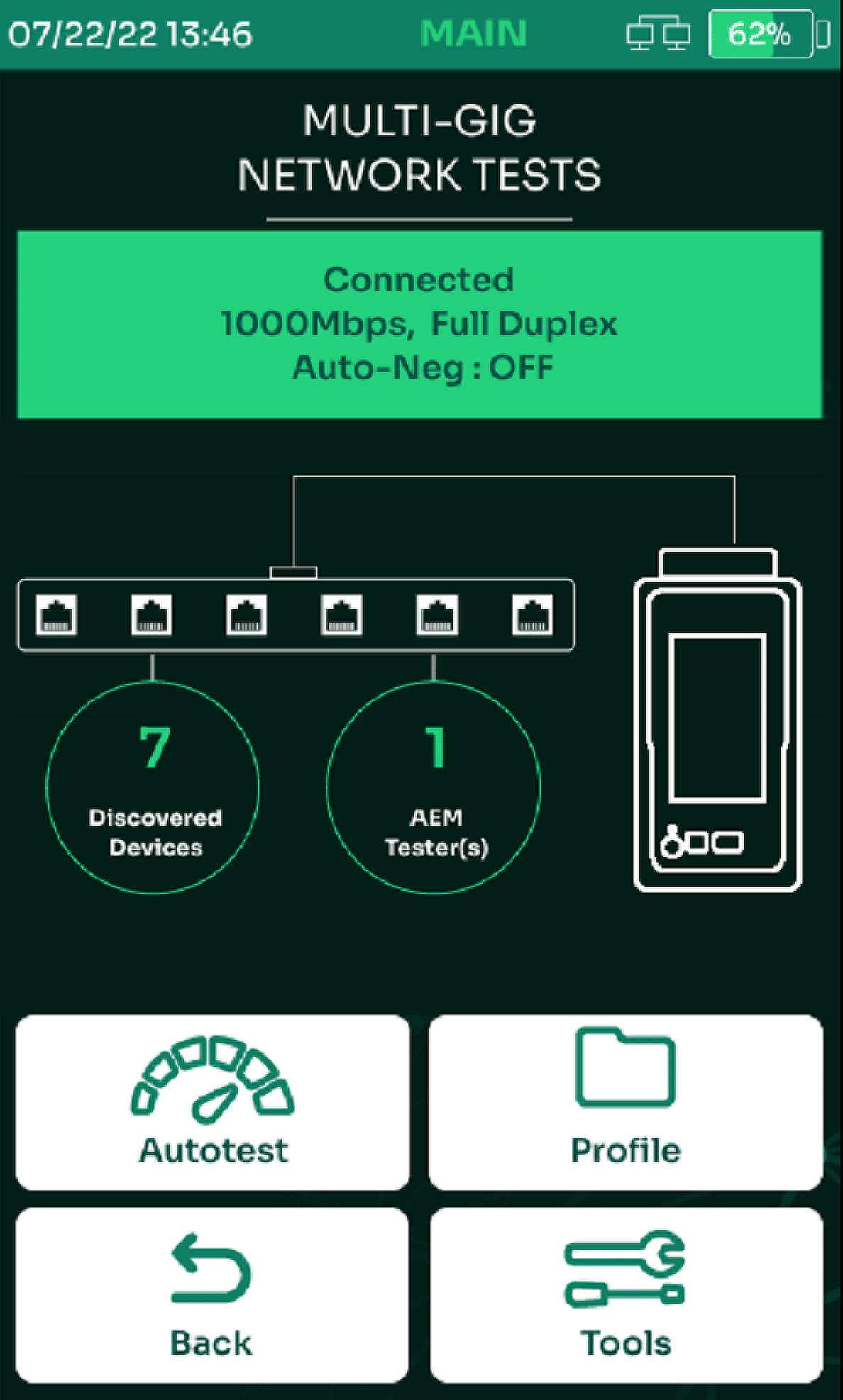

- 스위치 포트, VLAN, IP 연결성 점검 기능 제공

 점검 기준 표



점검 항목	측정 내용	판정 기준	관련 법규 조항
구리 LAN 배선(UTP)	길이, 삽입손실, 반사손실, 단선·합선, 결선 상태, 이더넷 성능 등	표준 초과 결함 없음 / Pass·Fail 판정	방송통신설비 기준 제18조
광케이블(SM/MM)	광 손실(dB), 거리, 접속 상태, OTDR 이벤트	설계 손실 이내 / 이상 구간 없음	방송통신설비 기준 제18조
동축케이블	길이, 삽입손실, 반사손실, 단선 여부	방송 서비스 허용 손실 범위 이내	전기통신설비 기술기준 제22조
PoE 전원	실부하 전압·전력 측정	IEEE PoE 규격 충족	정보통신공사업법 제36조
네트워크 연결성	링크 속도, VLAN, IP 연결 상태	서비스 요구 속도 충족	국가정보통신서비스 이용지침




7. 관리 건축물 적용 효과

- LAN, 광, 동축, PoE 점검을 단일 장비로 수행 → 점검 장비 표준화
- 점검 시간 단축 및 점검 품질의 균일화 확보
- 객관적인 계측 데이터 기반의 점검 결과 확보
- 정기점검 보고서 및 감사 대응 자료로 활용 가능
- 점검 인력 숙련도에 따른 편차 최소화

8. 기대 효과

-  건축물 정보통신설비 유지관리 수준 향상
- 사전 이상 징후 발견을 통한 장애 예방
- 점검 업무의 효율성 및 행정 신뢰성 제고


AEM Network Service Assistant (NSA)
건축물 ICT·방송설비 정기점검을 위한 통합 계측기

※ 본 장비는 국내 점검 기준 및 행정 보고 체계에 적합하도록 구성 가능합니다.
